Zur standardisierten Bauteil-Klassifizierung
ermöglicht eine standardisierte Bauteilklassifizierung für Mengenauszüge und Kostenermittlungen
teilautomatisiert, einheitlich und systemübergreifend
schafft die Verbindung zu IFC-Struktur und Bauteilbibliotheken der CAD-Software
minimiert den Aufwand für die Klassifizierung
hilft Fehlerquellen zu vermeiden
erhöht die Qualität für die Mengenermittlung
erlaubt schnelle Übersicht durch Fortschrittsbalken
ermöglicht IFC-Export mit korrekter Zuordnung als IFC-Classification-Reference
Besuchen Sie uns an der MuM Vision 2025 am 20. Mai 2025 in Aarau und erleben Sie das eBKP-Plugin live in Aktion. Wir freuen uns darauf, Ihnen die Vorteile des eBKP-Plugins zu demonstrieren!

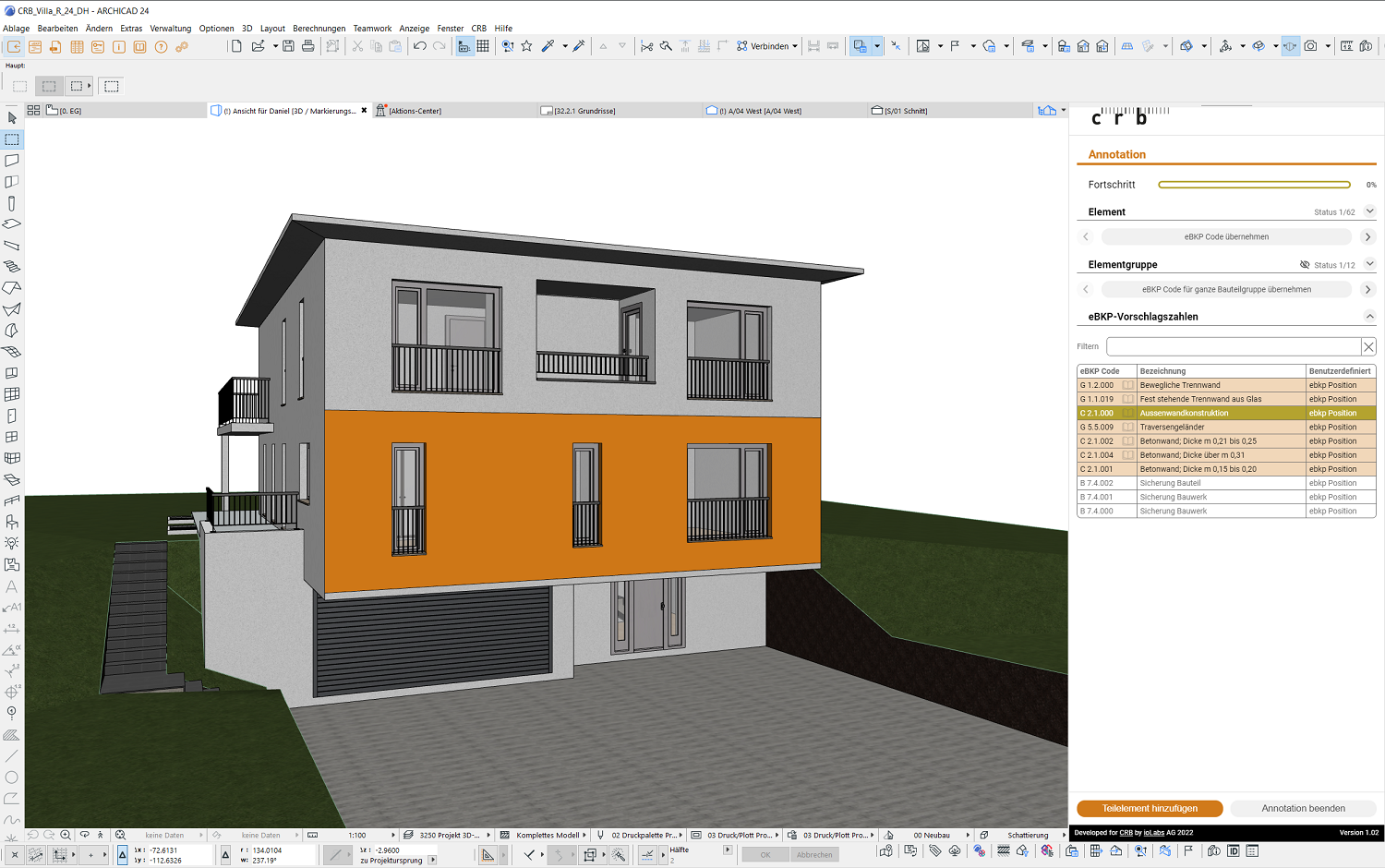

Sind im Modell Wände vorhanden, so erkennt das Plugin diese und schlägt dem Anwender für den eBKP-T z.B. automatisch das Element «O 2.1 Wand» vor. Beim eBKP-H werden momentan entweder das Element «C02.01 Aussenwandkonstruktion» oder das Element «C02.02 Innenwandkonstruktion» vorgeschlagen. Die definitive Zuweisung, ob es eine Aussen- oder Innenwand ist, wird vom Anwender manuell gemacht.
Wenn alle Projektbeteiligten die Gliederungsdaten jeweils über das eBKP-Plugin beziehen und mit dem eBKP-Mapping die Zuweisung der Bauteile nach den CRB-Standards durchführen, wird die Vereinheitlichung der Klassifizierung der Bauteile zunehmen. Für die Fachplaner wird die Integration der jeweiligen Fachmodelle in ein Koordinationsmodell vereinfacht, und die damit verbundenen Fehlerquellen sowie der Aufwand für die Nachmodellierung werden deutlich reduziert.
Das eBKP-Plugin hilft dem Anwender, das digitale Bauwerksmodell für die modellbasierte Mengenermittlung vorzubereiten. Dieser Prozess wird direkt über das Plugin durchgeführt. Zunächst erfolgt das automatisierte eBKP-Mapping bei allen Bauteilen, bei denen eine einheitliche Zuweisung möglich ist. Bei den Bauteilen, bei denen dies aufgrund fehlender Informationen nicht geht, muss die Zuweisung durch den Anwender manuell vorgenommen werden. Ein manueller Prozess muss auch dann durchgeführt werden, wenn anwenderspezifische Bauteile verwendet werden.

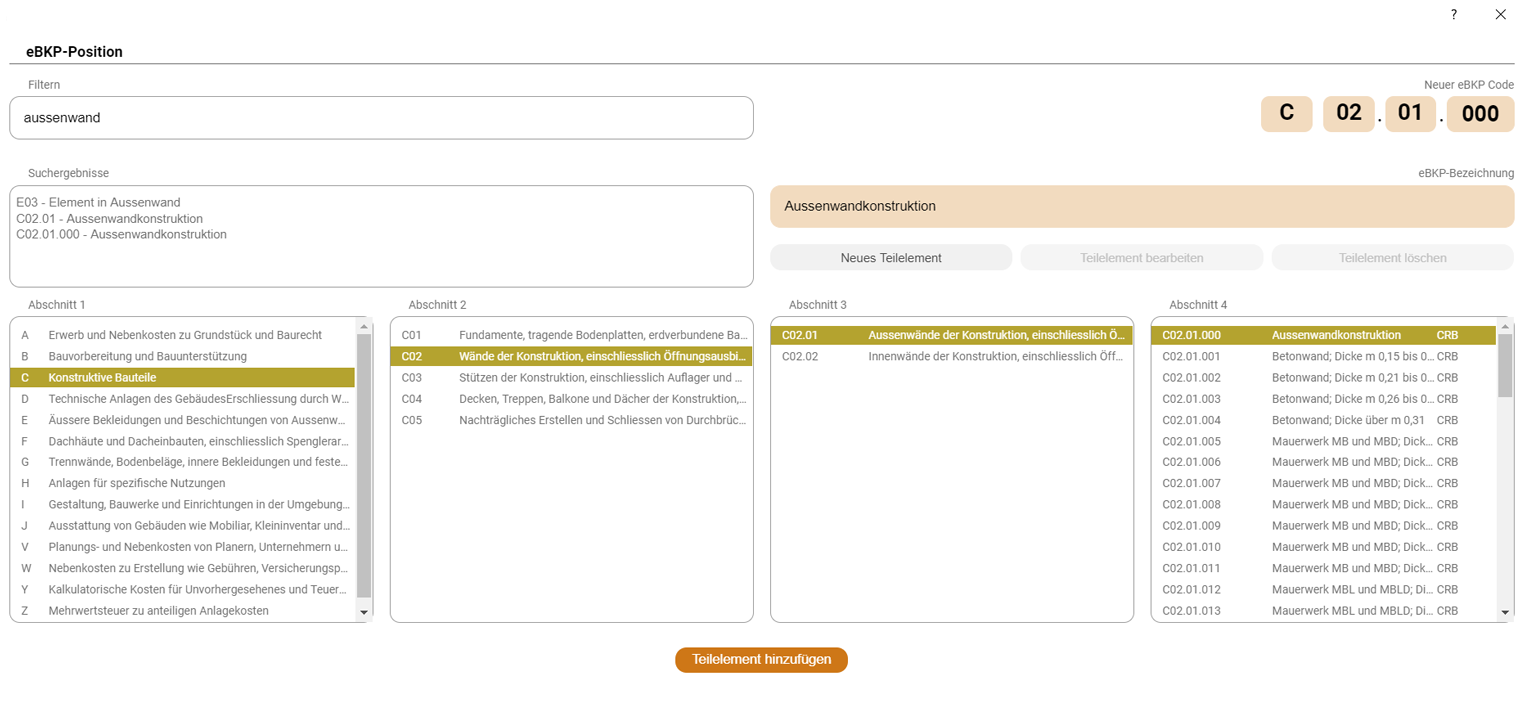

Wichtig: Auch bei der manuellen Zuweisung unterstützt das eBKP-Plugin den Anwender: Es schlägt ihm alle bekannten und verfügbaren eBKP-Elemente, aufgelistet in tabellarischer Form, vor und hilft ihm so bei der Eingrenzung – immer unter der Voraussetzung, dass dies auf Basis der verfügbaren Informationen möglich ist.
Dem Anwender stehen zwei verschiedene Mappingprozesse zur Verfügung: das Mapping nach einer Kategorie und das Mapping nach einem Bauteil. In beiden Prozessen müssen die Vorschläge jeweils vom Anwender bestätigt werden. Der Fortschritt der Zuweisung wird dem Anwender über einen Fortschrittsbalken grafisch angezeigt.
Durch diese Vorgehensweise kann der Anwender den bisherigen Aufwand für die Klassifizierung der Bauteile auf ein Minimum reduzieren und gleichzeitig die Modellqualität deutlich erhöhen.
Ist das digitale Bauwerksmodell vollständig mit dem eBKP verbunden, kann der Anwender mit der Mengenermittlung nach eBKP beginnen. Dieser Prozess wird nicht im eBKP-Plugin durchgeführt. Für die Mengenermittlung wird üblicherweise eine dafür spezialisierte Software eingesetzt oder sie erfolgt manuell in einer Exceltabelle. Zu beachten ist, dass für eine Mengenermittlung zwingend die Messregeln gemäss Anwenderhandbuch eBKP-H oder eBKP-T beachtet werden müssen.
Gerne zeigen wir Ihnen jeden zweiten Mittwoch von 13:00 bis 14:00 Uhr das eBKP-Plugin und beantworten Ihre Fragen.
Jetzt für den nächsten Online-Fixtermin anmelden!
Wir freuen uns auf Sie!
Das eBKP-Plugin wird im Concurrent-User-Lizenzmodell bereitgestellt.
Jahreslizenz (gemäss CRB-AGB).
Mindestlaufzeit 1 Jahr.
Die erworbene Concurrent-User-Lizenz funktioniert versionenübergreifend innerhalb des eBKP-Plugins für dasselbe Autorentool.
Beispiel: Revit für die Versionen 2021, 2022, 2023 und zukünftige.
| Hauptsprache | |
| Erstzugang | CHF 689.00 / Jahr |
| Weitere Zugänge | CHF 172.25 / Zugang & Jahr |
Zweite Sprache | |
| Erster Zugang | CHF 344.50 / Zugang & Jahr |
| Weitere Zugänge | CHF 86.12/ Zugang & Jahr |
Dritte Sprache | |
| Erster Zugang | CHF 344.50 / Zugang & Jahr |
| Weitere Zugänge | CHF 86.12/ Zugang & Jahr |
Der Planer öffnet die CAD-Software, in welcher er das digitale Modell erstellt hat, und ruft das eBKP-Plugin auf. Hier startet er mit der sogenannten «Annotation », das heisst, er beginnt mit der Zuordnung einzelner Bauteile oder gesamter Bauteilgruppen seines digitalen Modells zu den eBKP-Codes. Die nachfolgende Abbildung zeigt die Vorgehensweise bei der Annotation am Beispiel des Bauteils Fenster. Das eBKP-Plugin erkennt automatisch, dass es sich beim ausgewählten Bauteil um ein Fenster handelt. Dabei schlägt es dem Anwender die entsprechenden eBKP-Codes vor, welche zur Spezifikation eines Fensters gemäss eBKP-H zur Verfügung stehen (Element E03.01 mit allen zugehörigen Teilelementen). Die definitive Zuweisung, um welche Art von Fenster es sich dabei handelt, wird vom Anwender manuell vorgenommen. Das im Beispiel ausgewählte Fenster ist aus Holz-Metall, also übernimmt der Anwender für dieses Bauteil den eBKP-Code E03.01.002. Sind sämtliche Fenster innerhalb des Modells aus Holz-Metall, könnten auch alle Fenster als sogenannte «Bauteilgruppe» ausgewählt und entsprechend annotiert werden. Ist keines der standardisierten Teilelemente passend, kann ein benutzerdefiniertes bzw. individuelles Teilelement definiert werden.
| Bezugsform | Plugin |
| Sprachen | Deutsch, Französisch, Italienisch |
| Weiteres | Jährliche Nutzungsgebühr |
Wichtig für Terminalserverlösungen - offene Ports: Http: 80, Https: 443.
CAD-Software Archicad und Vectorworks für Windows & Mac folgen zu einem späteren Zeitpunkt.
Dieser Punkt entfällt ab Installationsversion:
- Revit 2021 & 2022 – 1.1.14.27904
- Revit 2023 – 1.1.14.28169
für Revit Version 2021, 2022, 2023, 2024 & 2025
für Archicad Version 24, 25 & 26 für Windows
für Vectorworks Version 2022 & 2023 für Windows
für Archicad und Vectorworks für Mac folgen nachgelagert
4.Installation des eBKP-Plugins auf Ihrem System
Wichtig das CAD-Tool muss geschlossen sein
5.Login ins eBKP-Plugin und loslegen
6. Sollten weitere Concurrent-User mit der gleichen Lizenz arbeiten wollen, bitte kontaktieren Sie für deren Aufnahme unseren Kundendienst.
«Mit dem eBKP-Plugin erfüllt CRB ein grosses Bedürfnis der Planer: es ermöglicht ihnen eine einheitliche und teil-automatisierte Klassifizierung der Bauteile...
Projektleiter eBKP-Plugin, CRB
