Per la classificazione standardizzata delle parti d'opera
consente una classificazione standardizzata delle parti d'opera per le selezioni delle quantità e le determinazioni dei costi
parzialmente automatizzato, uniforme e trasversale
crea la connessione alla struttura IFC e alle librerie di parti d'opera del software CAD
minimizza gli sforzi necessari per la classificazione
aiuta ad evitare fonti di errore
aumenta la qualità per la determinazione delle quantità
offre una rapida panoramica attraverso la barra di avanzamento
permette l'esportazione IFC con la corretta attribuzione come riferimento di classificazione IFC
Venite a trovarci alla MuM Vision 2025 il 20 maggio 2025 ad Aarau – scoprite il plugin eCCC dal vivo e in azione. Non vediamo l'ora di mostrarvi i vantaggi del plugin eCCC!
Se nel modello sono disponibili delle pareti, il Plugin le riconosce e suggerisce automaticamente all'utente p.es. per l'eCCC-GC, l'elemento «O 2.1 Parete». Per l'eCCC-E viene momentaneamente proposto l'elemento «C02.01 Parete grezza esterna» oppure l'elemento «C02.02 Parete grezza interna». L'assegnazione definitiva, parete esterna o interna, viene eseguita manualmente dall'utente.
Se tutti i partecipanti al progetto ottengono i dati di classificazione tramite l'eCCC-Plugin e usano la mappatura eCCC per assegnare le parti d'opera secondo gli standard CRB, l'uniformità della classificazione delle parti d'opera aumenterà. Per i progettisti settoriali, l'integrazione dei rispettivi modelli specialistici in un modello di coordinazione è semplificata e le fonti di errore associate così come lo sforzo per la post-modellazione sono significativamente ridotti.
L'eCCC-Plugin aiuta l'utente a preparare il modello digitale dell'opera per la determinazione della quantità basata sul modello. Questo processo viene effettuato direttamente tramite il Plugin. In primo luogo, la mappatura automatica eCCC viene effettuata per tutte le parti d'opera per le quali è possibile un'assegnazione uniforme. Per i componenti in cui ciò non è possibile a causa di informazioni mancanti, l'assegnazione deve essere fatta manualmente dall'utente. Un processo manuale deve essere eseguito anche se si usano delle parti d'opera specifiche dell'utente.
Importante: l'eCCC-Plugin supporta l'utente anche nell'assegnazione manuale. Suggerisce tutti gli elementi eCCC conosciuti e disponibili, elencati come tabelle e aiuta l'utente a restringere il campo, sempre se possibile, sulla base delle informazioni disponibili.
A disposizione dell'utente ci sono due diversi processi di mappatura: la mappatura secondo una categoria e la mappatura secondo una parte d'opera. In entrambi i processi, le proposte devono essere confermate dall'utente. Il decorso dell'assegnazione è visualizzato graficamente tramite una barra di avanzamento.
Tramite questo procedimento, l'utente può ridurre al minimo lo sforzo per la classificazione delle parti d'opera e contemporaneamente aumentare considerevolmente la qualità del modello
Se il modello digitale dell'opera è collegato completamente con l'eCCC, l'utente può iniziare con la determinazione della quantità secondo l'eCCC. Questo processo non viene effettuato nell'eCCC-Plugin. Per la determinazione della quantità, di solito viene usato un software specifico oppure viene allestita una tabella Excel. Occorre notare che per la determinazione della quantità è indispensabile osservare le regole di computo secondo il manuale utente eCCC-E o eCCC-GC.
Saremo lieti di mostrarvi l'eCCC-Plugin ogni due mercoledì, dalle 13:00 alle 14:00, e di rispondere alle vostre domande.
Solo in lingua tedesca.
Registratevi ora per il prossimo appuntamento online!
Attendiamo con piacere la vostra partecipazione!
Il eCCC-plugin viene fornito nel modello di licenza per utenti concorrenti.
Licenza annuale (secondo CGV del CRB).
Durata minima 1 anno.
La licenza è valida per tutte le versioni all'interno del plugin eBKP per lo stesso per software CAD.
Esempio: Revit per le versioni 2021, 2022, 2023 e versioni future.
| Lingua principale | |
| Primo accesso | CHF 689.00 / anno |
| Ulteriori accessi | CHF 172.25 / accesso & anno |
| Seconda lingua | |
| Primo accesso | CHF 344.50 / accesso & anno |
| Ulteriori accessi | CHF 86.12 / accesso & anno |
Terza lingua | |
| Primo accesso | CHF 344.50 / accesso & anno |
| Ulteriori accessi | CHF 86.12 / accesso & anno |

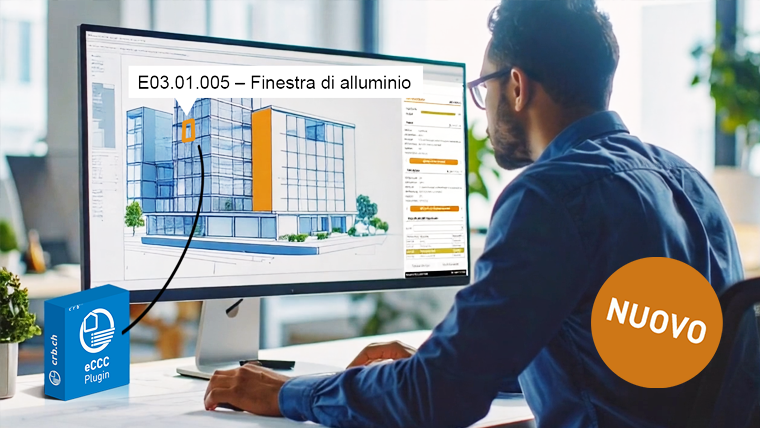

Il progettista apre il software CAD con il quale ha creato il modello digitale e attiva l'eCCC-Plug-in. A questo punto inizia con la cosiddetta «annotazione», cioè inizia con l'attribuzione delle singole parti d'opera o interi gruppi di parti d'opera del suo modello digitale ai codici eCCC. L'illustrazione che segue mostra la procedura di annotazione usando la parte d'opera Finestra come esempio. L'eCCC-Plugin riconosce automaticamente che la parte d'opera selezionata è una finestra. Così facendo, suggerisce all'utente i codici eCCC corrispondenti, che sono disponibili per la specificazione di una finestra secondo l'eCCC-E (elemento E03.01 con tutti i relativi elementi parziali). L'assegnazione definitiva del tipo di finestra è fatta manualmente dall'utente. La finestra selezionata nell'esempio è in legno-metallo, quindi, per questa parte d'opera, l'utente seleziona il codice eCCC E03.01.002. Se tutte le finestre all'interno del modello sono in legno-metallo, possono anche essere selezionate come un cosiddetto «gruppo di parti d'opera» e annotate di conseguenza. Se nessuno degli elementi parziali standardizzati corrisponde, si può utilizzare un elemento parziale individuale o definito dall'utente.
| Formato di riferimento | Plugin |
| Lingue | Tedesco, francese, italiano |
| Nota | Tassa annuale di licenza per l'utilizzo |
Importante per le soluzioni terminal server - porte aperte: Http: 80, Https: 443.
I software CAD Archicad e Vectorworks per Windows e Mac sono previsti in un secondo momento.
Questo punto è stato omesso a partire dalla versione di installazione:
- Revit 2021 & 2022 – 1.1.14.27904
- Revit 2023 – 1.1.14.28169
per Revit versione 2021, 2022, 2023, 2024 & 2025
per Archicad versione 24, 25 & 26 per Windows
per Vektorworks versione 2022 & 2023 per Windows
di Archicad e Vectorworks per Mac sarà disponibile in un secondo momento
4.Installazione dell'eCCC-Plugin sul proprio sistema
Importante: il programma CAD deve essere chiuso
5.Effettuare il login al eCCC-Plugin e iniziare a utilizzarlo
6. Se altri utenti (modello di licenza per utenti concorrenti) vogliono lavorare con la stessa licenza, si prega di contattare il nostro servizio clienti per aggiungerli.
«Con l'eCCC-Plugin, il CRB soddisfa una grande necessità dei progettisti: permette loro una classificazione univoca e parzialmente automatizzata delle parti d'opera...
